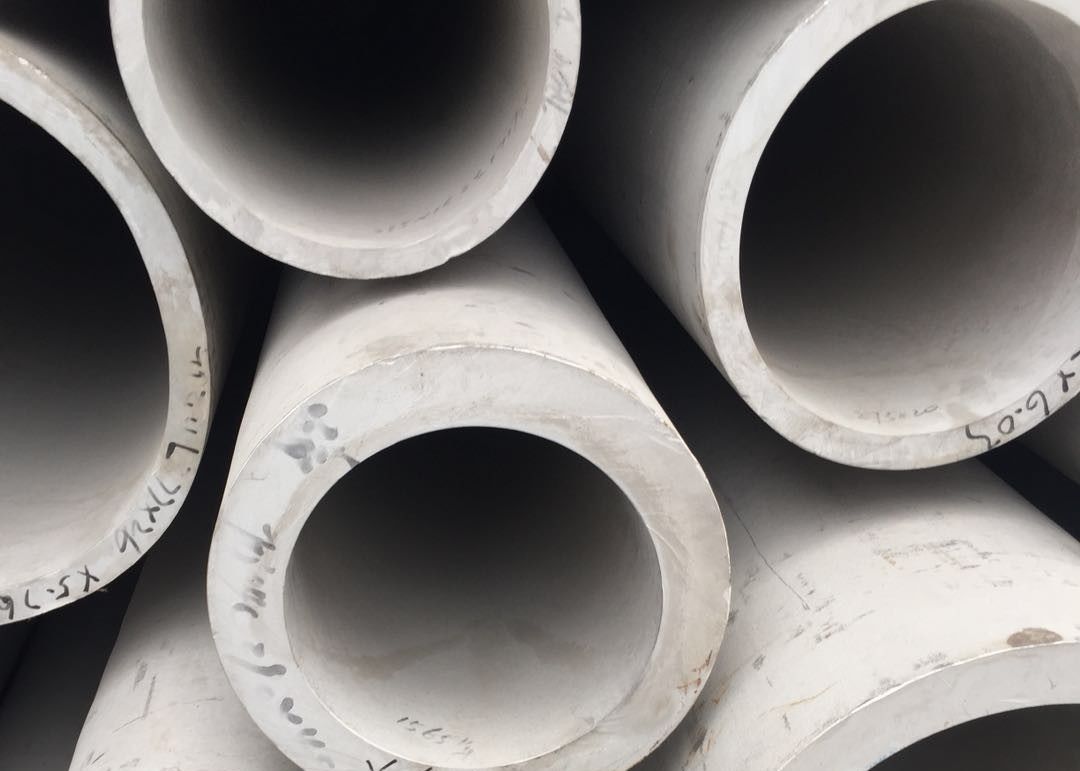

ASTM A312 TP317L ống thép không gỉ tường dày với bột giấy và giấy

Đặc tính

Thép không gỉ 317 L có độ bền kéo và độ bền đứt cao ở nhiệt độ cao. Do khả năng chống ăn mòn tuyệt vời, nó đã được sử dụng trong việc xử lý nhiều hóa chất được sử dụng bởi các ngành công nghiệp hóa chất. Nó có khả năng chống ăn mòn vượt trội trong các ứng dụng đặc biệt, nơi mong muốn giảm thiểu ô nhiễm. 317L được phát triển chủ yếu để chống lại hiệu quả hơn sự tấn công của các hợp chất axit sunfurơ. Tuy nhiên, khả năng chống ăn mòn đã được chứng minh của nó đã mở rộng việc sử dụng nó đáng kể và hiện đang được sử dụng cho nhiều ứng dụng công nghiệp khác. Hàm lượng carbon thấp của 317L mang lại khả năng miễn nhiễm với sự ăn mòn giữa các hạt trong các ứng dụng mà các mặt cắt ngang dày không thể được ủ sau khi hàn hoặc nơi mong muốn các phương pháp xử lý giảm căng thẳng ở nhiệt độ thấp.

Tính năng chung

1. Thép crôm niken austenit chứa molypden với hàm lượng hợp kim cao hơn một chút so với các loại 316.

2. Khả năng chống ăn mòn vượt trội trong môi trường khắc nghiệt.

3. Độ bền đứt, độ bền kéo và độ bền kéo cao hơn so với các loại thép không gỉ khác.

4. Giảm sự kết tủa giữa các hạt của cacbua crôm trong quá trình hàn và giảm căng thẳng cũng như giảm thiểu khả năng hỏng hóc do ăn mòn từ sự tấn công giữa các hạt do hàm lượng carbon thấp.

5. Khả năng chống ăn mòn rỗ và ăn mòn kẽ hở, làm cho 317L trở thành một sản phẩm có chi phí vòng đời thành công trong nhiều môi trường ăn mòn cao.

Thép không gỉ TP317L được sử dụng rộng rãi trong các ứng dụng sau:

1) Hóa chất

• 2) Hóa dầu
• 3) Phân bón
• 4) Phát điện
• 5) Chế biến thực phẩm
• 6) Hệ thống cấp nước
• 7) Dụng cụ y tế
• 8) Bột giấy và giấy

Thành phần hóa học của ống thép không gỉ TP317L


Tính chất cơ học Thép không gỉ TP317L


Tính chất vật lý

Xử lý nhiệt 317L (1.4438)

Ủ

Ống thép không gỉ austenit được cung cấp ở trạng thái ủ nguội sẵn sàng để sử dụng. Xử lý nhiệt có thể là cần thiết trong hoặc sau khi chế tạo để loại bỏ các ảnh hưởng của việc tạo hình nguội hoặc để hòa tan các cacbua crôm kết tủa do tiếp xúc nhiệt. Đối với Hợp kim 316 và 317L, việc ủ dung dịch được thực hiện bằng cách nung nóng trong khoảng nhiệt độ 1900 đến 2150°F (1040 đến 1175°C) sau đó làm nguội bằng không khí hoặc làm nguội bằng nước, tùy thuộc vào độ dày của mặt cắt. Việc làm nguội phải đủ nhanh trong khoảng 1500 đến 800°F (816 đến 427°C) để tránh tái kết tủa cacbua crôm và cung cấp khả năng chống ăn mòn tối ưu. Trong mọi trường hợp, kim loại phải được làm nguội từ nhiệt độ ủ đến nhiệt đen trong vòng chưa đầy ba phút.

Rèn

Phạm vi nhiệt độ ban đầu được khuyến nghị là 2100-2200°F (1150-1205°C) với phạm vi hoàn thiện là 1700-1750°F (927-955°C).

Ủ

Thép không gỉ 317LMN và Hợp kim 317L có thể được ủ trong khoảng nhiệt độ 1975-2150°F (1080-1175°C) sau đó làm nguội bằng không khí hoặc làm nguội bằng nước, tùy thuộc vào độ dày. Tấm nên được ủ trong khoảng từ 2100°F (1150°C) đến 2150°F (1175°C). Kim loại phải được làm nguội từ nhiệt độ ủ (từ đỏ/trắng sang đen) trong vòng chưa đầy ba phút.

Kiểm tra sản phẩm

Kiểm tra thủy tĩnh
Kiểm tra phát hiện khuyết tật
Kiểm tra trong phòng thí nghiệm


Quy trình đóng gói

1. với nắp nhựa để bảo vệ cả hai đầu

2. túi dệt bọc bên ngoài ống

3. sau đó đóng gói vào hộp gỗ.

Hình ảnh

Giới thiệu công ty
